Катушка для компрессорного шланга своими руками

Собрал в гараж из подручных средств (полипропиленовых труб) катушку для компрессорного шланга.

• Основа — полипропиленовые водопроводные трубы 25 мм
• Скользящее соединение выполнено быстросъемами. Катушку можно легко снять и само соединение ремонтопригодно.
• Щечки из фанеры соединены шпильками М8. На шпильки надет шланг.
• Подвод сжатого воздуха через 2 крана, либо через редуктор, либо в обход. Труба идёт напрямую в ресивер компрессора.
• Кронштейн сварен из уголка
• В качестве пневмошланга используется кислородный 9мм внутренним диаметром и длиной 15м
• Конструкция окрашена грунтом гф-021

Голая катушка.

Скользящее соединение.

Тут ручка для удобства. Наверное укорочу.

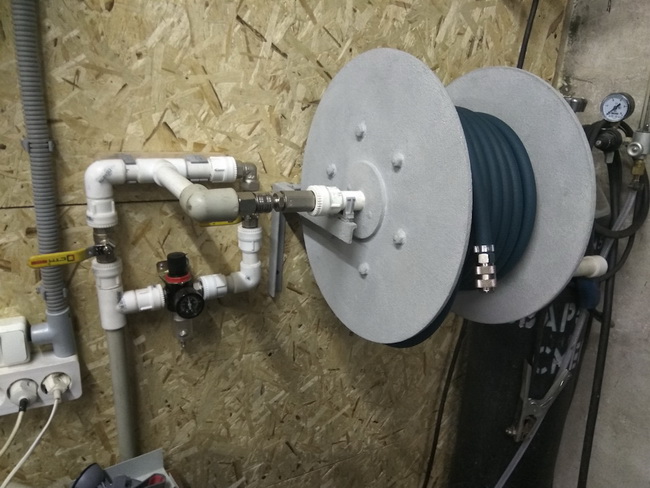

Готовое изделие.

P.S. В подвале стоит самодельный влагоотделитель, возможно выложу позже.
