Изучив конструкции в Интернете, обсудил чертеж и взялся за работу.
Сходил в магазин Мастерок и купил четыре доски 40х20х2000 по 26 р.(0.9$). Увы, все они были не без дефектов. Последние купил.
Отмерял доски, сделал все метки и распил.
Стыковку делал просто — просверлил отверстия и соединил рейки длинными шурупами, предварительно проклеив клеем ПВА. Поскольку пилил рейки обычной пилой, срез получился не ровный. Это вам не циркулярка.
Чтобы конструкция была крепче, да и выровнять недочеты спила, усилил ее уголками из фанеры. Вика подсказала идею. Такими уголками укрепляют подрамник для холста.
А теперь ноу-хау моего мольберта! Нужно было придумать конструкцию подставки для подрамника или планшета, которые ставятся на мольберт. И чтобы эту подставку можно было двигать по вертикали вниз или вверх. Перебирая вчера инструмент, я обнаружил широкие винты с резьбой внутри. Эти винты используются для стыковки ДСП панелей в производстве мебели. Очень удобная штука!
Так вот, я просверлил отверстия в боковых рейках в тех местах, где должна быть подставка, и вкрутил туда эти винты. Достаточно вкрутить болт, вот тебе и подставка.
Заднюю ножку прикрутил на шарнире к верхней рейке. Вот и готов мольберт. Осталось сделать фиксатор наклона.
Я не люблю усложнять. Все должно быть максимально просто. Фиксатор я изготовил из рейки, сделав в нескольких местах распилы. Этими распилами фиксатор ложиться на шуруп, вкрученный в заднюю ногу мольберта.

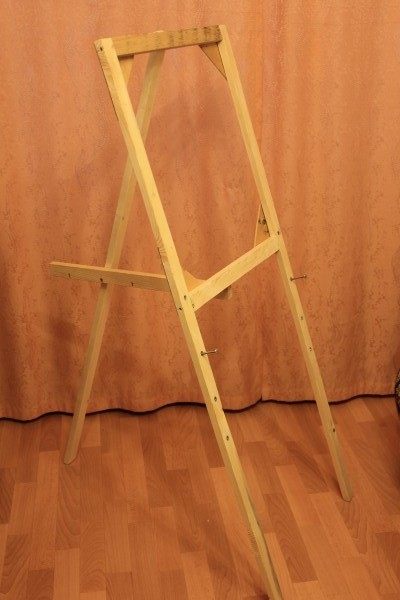

Мольберт готов! Он имеет 3 степени наклона и 4 уровня высоты планшета. Добавить еще позиции можно очень просто.
Дальше мне предстоит сделать подарок для мамы. Она уже много лет мечтает о вешалке на колесиках…
