Да почти каждый радиоэлектроник-самодельщик сталкивался с желанием сделать красивую лицевую (и заднюю) панель для своего самодельного устройства, чтоб «как с завода». Это придает особый результат своим трудам, эффект качества и завершенности. И вот вам неплохая инструкция, как это можно довольно просто сделать в домашних условиях. Из обязательного понадобится только принтер с компьютером, а остальное взаимозаменяемое.
# Изготовление красивой лицевой панели для прибора
Перед вами пластиковый корпус будущей паяльной станции.
Располовиниваем его, предварительно раскрутив 6 саморезов. Он состоит из верхней и нижней половинок и передней, задней панели.
Устанавливаем на сканер. Необходимо получить изображение 1 к 1. Можно использовать камеру телефона, но тогда придется немного устроить «танцы с бубнами», чтобы попасть в размер.
Результат отсканированной панели, перенесенной в редактор. Графический редактор может быть любым, кому как удобно как говорится.
Вот тут повезло и в интернете нашелся уже готовый макет с размерами. Остается его наложить и правильно растянуть по размерам, чтобы все отверстия соответствовали.
При помощи нехитрых манипуляций дорисовываем все необходимое.
Так выглядит конечный результат.
Но перед этим, распечатаем инвертированный рисунок, без заливки. Эти эскизы будут разметочным шаблоном.
Распечатывать лучше на самоклеющейся бумаги, чтобы не заморачиваться с ее приклейкой.
Вырезаем по контуру. Приклеиваем ее на панель. Высверливаем и выпиливаем необходимые отверстия.
Примеряем будущие органы управления. В отличии от металла — с пластиком удобно работать, но нужно быть более аккуратным.
Теперь печатаем саму панель в оригинале с заливкой.
Ламинируем при помощи ламинатора. Можно также обычным утюгом, если нет такового… Или в обще — заклеить просто обычным скотчем.
Вырезаем, приклеиваем, устанавливаем все ручки и переключатели.

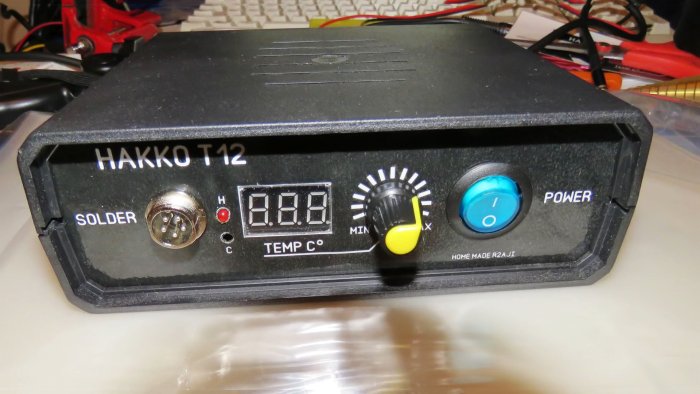

Прибор готов! Выглядит просто обалденно!
Для обладателей цветного принтера: можно делать цветные панели.
